實際應用中，許多物理量和化學量是緩慢變化的，如溫度、濕度(壓電式水勢傳感器)、壓力、pH、溶氧、離子電極信號、氧化還原電位、電導等。對這些信號的數據采集，可以通過串行通信的方式，將數據采集結果輸入計算機，而不需要數據采集卡。這樣，系統組建方便、靈活，特別適合使用筆記本電腦或便攜式電腦的用戶。

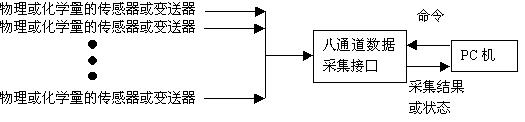

接口的使用如下圖所示：

技術指標：
1、 通道數：8個，可選擇實際使用的通道數目。也可根據用戶要求擴展。
2、 通信方式：RS-232接口，或根據需要轉換為USB接口。
3、 輸入電壓范圍：-2 - 2V，極性自動轉換。
4、 最小讀數：0.1mV。
5、 輸入阻抗：1010歐。
6、 采用雙積分型AD轉換器（可以自動抑制外界干擾）。
7、 應用軟件可設置各通道的變量名、單位、電壓信號與實際量的線性轉換關系。采集結果自動存盤，文件采用文本方式，可供多種數據處理軟件（如EXCEL等）使用。
8、 提供相應的應用軟件接口，供用戶二次開發。

二、使用
正確連接儀器，接通電源，將傳感器或變送器接入儀器輸入端，凡是沒有使用的通道，輸入端必須短路，否則不能正常工作。用RS232串行通信線與PC機相連。
運行軟件，首先彈出圖2所示的對話框。在其中的"文件名"對話框中填入結果文件的文件名，可以包括文件所在文件夾的路徑，它可以通過"選擇"按鈕選擇輸入。如果選中檢查框"單次采集時自動保存"，則每次采集數據后軟件自動將采集結果保存到上述的結果文件中，否則要通過人工操作進行數據保存。在"串行口"對話框中填入儀器接入PC機的串行口號。點擊按鈕"采集設置"和"通道設置"，可以在彈出的如圖3和4所示的對話框中進行采集和各采集通道的參數設置。
在圖3所示的對話框中，需要設置測量方式和采樣方式。測量方式分為單次和循環兩種。循環測量以設置的"循環測量間隔時間"為周期自動測量。采樣方式分為平衡和瞬時兩種。選用平衡采樣方式，需要等到滿足在"平衡時間"內采樣電位的差別小于"電位誤差"的條件才能進行數據采集。

圖2　選擇或新建結果文件對話框

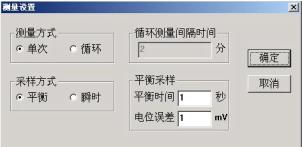

圖3　采集設置對話框
在圖4所示的對話框中，需要設置各采集通道的標題、單位、斜率、截距和是否采集該通道。其中每個通道的測量結果值為該通道的斜率乘以采集的電位值再加上該通道的截距。

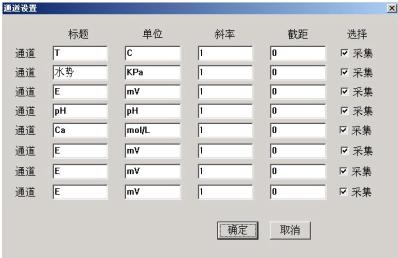

圖4　通道設置對話框
在圖2對話框中選擇 "確定"或"取消"后進入程序。如果儀器連接不正常，會出現提示"接口未開。請開機后，在'文件選擇'中選擇正確的串行口再進行初始化"。
在程序主窗口中有文件、功能、查看和幫助四大項。
在文件菜單中，在選擇、保存和退出三項。其中"選擇"項，為圖2的操作，"保存"為人工保存采集結果到結果文件中，"退出"項退出應用程序。
在功能菜單中，有采集、結束、采集設置和通道設置四項。其中，"采集"項（工具欄中的 ）命令程序執行數據采集操作；"結束"項（工具欄中的g）中止數據采集操作；"采集設置"和"通道設置"進行圖3和圖4所示的對話框操作。
在查看菜單中，可以選擇是否顯示工具欄和狀態欄，也可以設置顯示的字體和顏色。
在幫助菜單中，可以顯示軟件的版本信息。

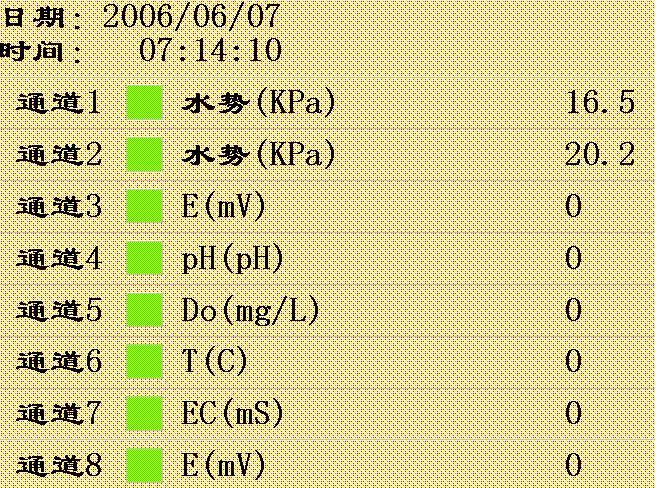

八通道數據采集接口測量界面
