溶氧電極及其變送器(供計算機數據采集用)
溶氧變送器可對溶氧傳感器進行供電和信號變送，它由溶氧傳感器和測量放大器等組成。它將溶氧傳感器產生的微電流轉換為電位信號并加于放大，經電壓/電流轉換器轉換，恒電流輸出，在輸入電位為0至+1000mV時，輸出電流為4-20mA(負載電阻為250歐)，供數字電壓表讀數或計算機數據采集。它是溶氧數據采集和控制的必需部件。
上圖為溶氧變送器與計算機數據采集系統連接示意圖，輸入信號，輸出信號與電源插座的接線如右邊面板圖所示。
電極插頭Q9中間頭接接鉑電極，外殼銀氯化銀電極(地)。
使用中注意事項
1． 系統在用pH標準溶液校正前，變送器必須通電預
熱半小時以上。
2． 儀器輸入端（包括溶氧電極插座與插頭等）必須
保持干燥和清潔。
3． 有關溶氧傳感器使用注意事項請閱讀溶氧傳感器
說明書。
4. 使用方法與結果計算
⑴將電極浸于Na2SO3去氧水中，讀得殘余電位E0。
⑵將電極清洗后浸入氧飽和水中，測得電位為E1。測量測量溶液溫度T1。
⑶電極清洗后可測定樣品溶液，測得電位值為E2。測量測量溶液溫度T2。
⑷計算結果：
O2（mg/l）=O2'｛1+5%（T1-T2）｝（E2-E0）/（E1-E0）
式中O2'為飽和氧水在溫度T1時的含氧量（查表）。
當測量含鹽水樣時，可查表進行修正。或在含有相應鹽量的KCl溶液的飽和氧水中測得E1值。
5. 按照上圖所示的輸入、輸出接線圖正確接線，否則不能正常工作，甚至損壞器件。
最新各種變送器系列品種，有DO、pH、
電導、溫度、水勢等，歡迎選用。

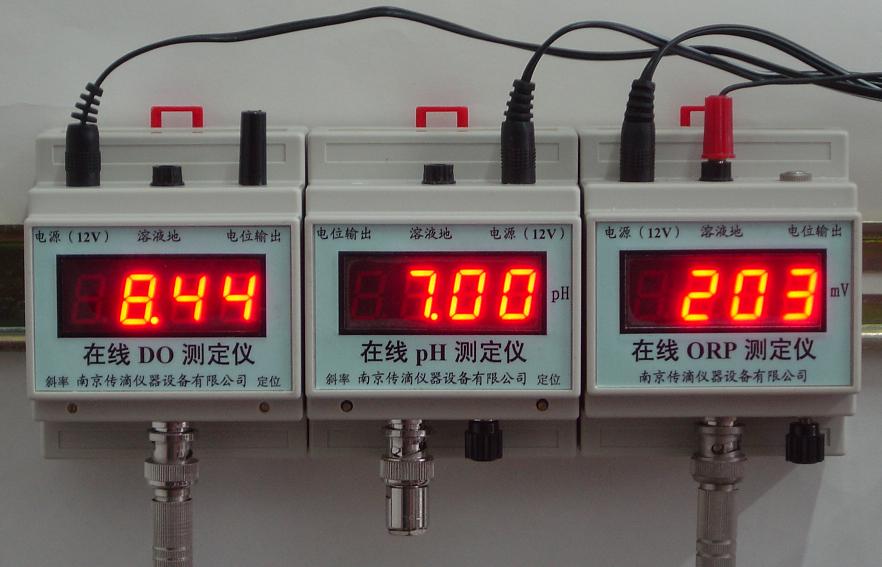

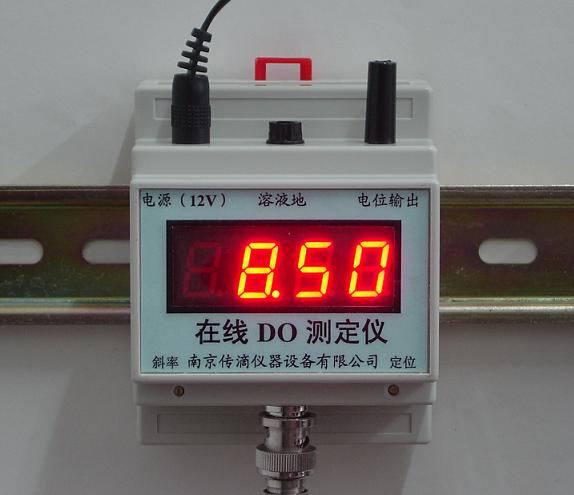

在線數顯pH、ORP、DO測定儀系列
