一、FJA-10型 土壤鹽分傳感器（石墨電極） 《土壤鹽分傳感器說明書》
一、用途特點
FJA-10型 土壤鹽分傳感器是觀測和研究鹽漬土和水鹽動態的重要工具。
　該傳感器具有結構簡單、性能穩定、讀數響應時間快、操作使用方便等優點。可用于室內模擬實驗，也可用于野外現場直接監測土壤里的水鹽動態變化，因此，它是研究鹽漬土發生、演變以及改良利用的理想的觀測儀器。同時，也可以用作地下輸油、輸氣管道及其它管線的防腐監測。

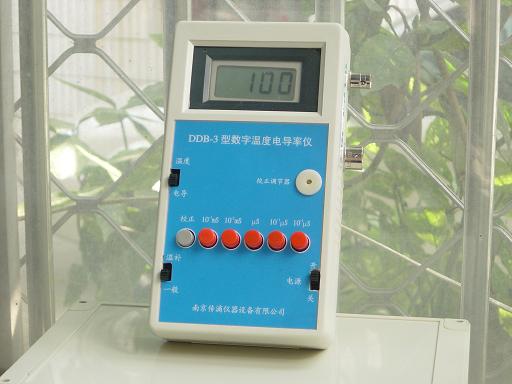

該傳感器最適宜與我們生產的DDB-2型便攜式數字電導率儀或DDB-3型便攜式數字溫度電導率儀測定配套使用。
二、工作原理
FJA-10型鹽分傳感器的主要部件是石墨電極和進行溫度補償用的熱敏電阻。由四芯導線與電極插頭相連結。
　　將這種鹽分傳感器埋入土壤后，直接測定土壤溶液中的可溶鹽離子的電導率。具有電極性能穩定;電極的靈敏度高，適用測量范圍特別適用于高電導，因此非常適于土壤鹽分的測定；與鉑鹽分傳感器相比有相應時間快，性價比好的特點，因此在國民經濟各部門中得到廣泛的應用。
三、技術特性
1、測量范圍和測量誤差：在土壤溶液濃度0.02N－0.3N范圍內，傳感器電導與溶液率呈現良好的相關關系，相關系數達到0.98以上，多次重復測量電導值的相對平均偏差一般在5％以內，最大不超過10％。
2、平衡時間：小于20秒。
3、土壤含水量下限：所能測試的土壤含水量下限因土壤質地而異。通常約為20％左右。隨土壤粘粒含量的增加，傳感器適用的含水量下限相應提高。
四、鹽分的測量與結果計算

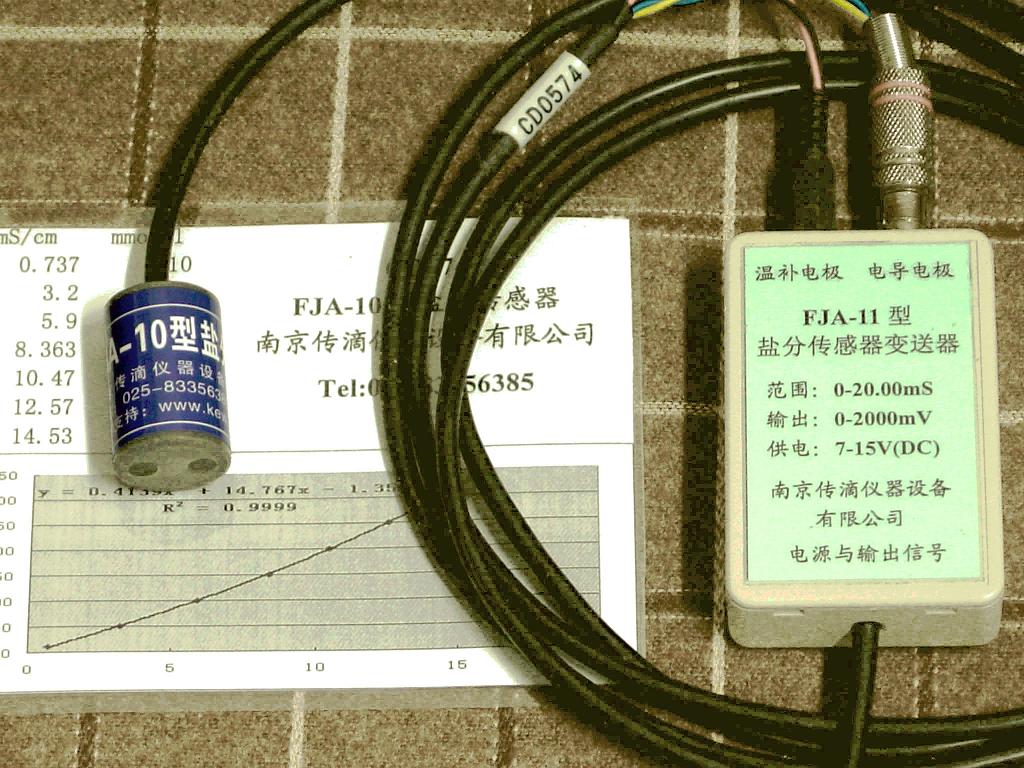

右圖用測定標準KCl標準曲線，X=(Y-b)/A.可以用線性回歸，但誤產在一些.如果用一元二次多項式回歸，雖有較高的精度，但求解麻煩，如果用EXCEL事先編好程序，求解就很方便了．只要輸入電導率（25℃）,就自動生成測定樣品濃度值mol/L.

 土壤鹽分傳感器通常存在一定的非線性，經過兩種不同的回歸以后，對相同的25℃的電導值產生的誤差是相差很大的．我們以25℃的電導值7.7mS為例，則線性回歸曲線的鹽的濃度為0.1065mol/L,則相對誤差為6.5%;而二次回歸曲線的鹽的濃度為0.0996mol/L,則相對誤差為0.4%．因此如果一個土壤鹽分傳感器的提供二種參數滿足用戶不同的要求是必要的。

二、TYC-2型 土壤鹽分傳感器

（一）、用途特點
　　TYC-2型 土壤鹽分傳感器是觀測和研究鹽漬土和水鹽動態的重要工具。
　　該傳傳感器吸取了國外同類儀器的先進技術，結合我國的情況和使用要求研制的。具有結構簡單、性能穩定、操作使用方便等優點。可用于室內模擬實驗，也可用于野外現場直接監測土壤里的水鹽動態變化，因此，它是研究鹽漬土發生、演變以及改良利用的理想的觀測儀器。同時，也可以用作地下輸油、輸氣管道及其它管線的防腐監測。
　　該傳感器最適宜與我們生產的DDB-2型便攜式數字電導率儀或DDB-3型便攜式數字溫度電導率儀測定配套使用。
（二）、工作原理
　　TYC-2型 鹽分傳感器的主要部件是嵌有鉑金絲網的多孔陶瓷片和進行溫度補償用的熱敏電阻。由四芯導線與電極插頭相連結。
　　將這種微孔陶瓷探頭埋入土壤后，土壤溶液中的可溶鹽離子與陶瓷孔隙中溶液的鹽分離子之間存在的濃度差可通過離子擴散逐漸達到平衡。這時陶瓷孔隙中溶液的濃度與土壤溶液的濃度相同。測量陶瓷孔隙中溶液的電導率就可以代表土壤溶液的電導率。
（三）、技術特性
1、測量范圍和測量誤差：在土壤溶液濃度0.02N－0.15N和0.15－0.3N范圍內，傳感器電導與溶液率呈現良好的相關關系，相關系數達到0.95以上，多次重復測量電導值的相對平均偏差一般在5％以上，最大不超過10％。
2、平衡時間：又稱反應時間，在水溶液中需要兩個小時左右，在土壤里基本平衡一般需要八小時，完全平衡需要十八個小時左右。因土壤質地以及含水量不同略有差異。
3、土壤含水量下限：所能測試的土壤含水量下限因土壤質地而異。在砂壤土中可達10％左右，輕壤土中約為12％。隨土壤粘粒含量的增加，傳感器適用的含水量下限相應提高。
